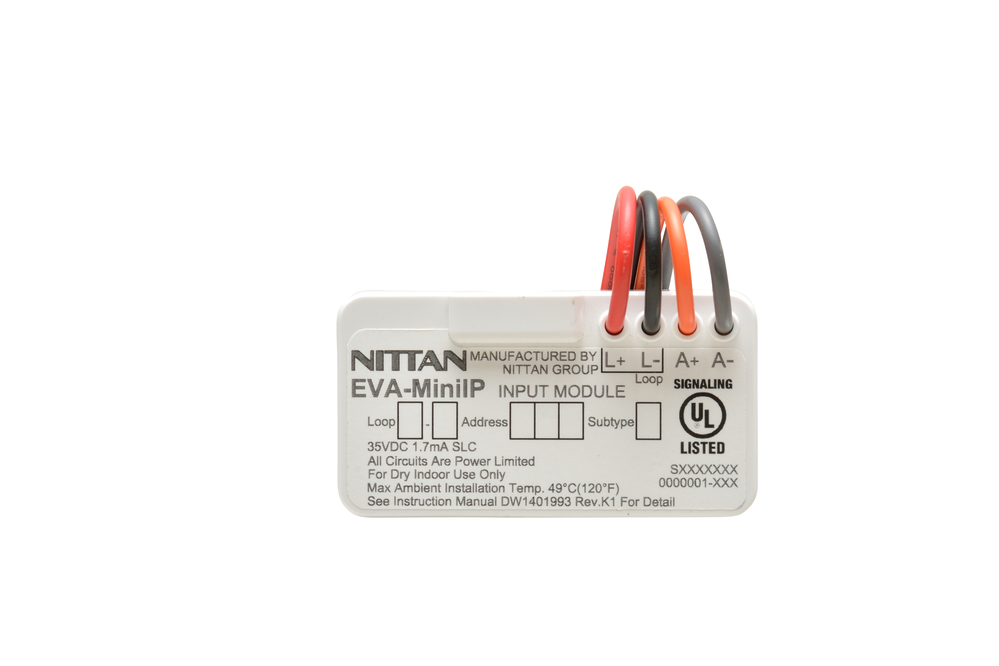

Model : EVA-MiniIP

THÔNG SỐ KỸ THUẬT

Mô-đun EVA-MiniIP được sử dụng trong hệ địa chỉ 2 dây. Mô-đun giám sát và truyền trạng thái (bình thường, hở mạch, ngắn mạch, hoặc báo cháy) của thiết bị được trang bị tiếp điểm khô NO/NC đến trung tâm. Mô-đun được sử dụng vận hành theo Class B (kiểu B & C).

Thiết kế ứng dụng rộng rãi

Cung cấp một giao diện để kết nối thiết bị

Kích thước nhỏ và nhẹ

127 mô-đun có thể sử dụng cho 1 loop

Địa chỉ có thể được thiết lập từ 001 đến 254 bằng bộ lập trình

Dòng loop và dòng chớ thấp (1.7mA)

Cho phép nó vừa khít vào bên trong thiết bị hoặc đằng sau thiết bị đặt trong hộp điện.

Thông số kỹ thuật EVA-MiniIP

SLC điện áp cung cấp Từ 20 đến 38 VDC

SLC dòng tiêu thụ Chờ 1.7 mA Kích hoạt 7.2 mA (tối đa)

SLC trở kháng đường dây Lên tới 50 Ω, 1.24 mi (2 km)

Số lượng IDC (mạch thiết bị khởi động) 1 x Class B

IDC thông số mạch 15 VDC, 2.2 kΩ, 6.8 mA (tối đa)

IDC trở kháng đường dây Lên tới 50 Ω, 0.62mi (1km)

  Điện trở cuối tuyến EOL RE-10 k (10 kΩ, 1/4 W) (Included) Điện trở 2.2 kΩ cần cho mỗi tiếp điểm khô ở thiết lập subtype 5 và 6

Nhiệt độ xung quanh khu vực lắp đặt 0 °C đến 49 °C (32 °F đến 120 °F)

Nhiệt độ bảo quản -20 °C đến 60 °C (-4 °F đến 140 °F)

Độ ẩm xung quanh tối đa Lên tới 93 % RH, không ngưng tụ

Môi trường Chỉ sử dụng nơi khô thoáng trong nhà

Số lượng tối đa trên 1 loop 127 cái

Thiết lập địa chỉ Bộ lập trình EVA-AD2

Kích thước H 37.6 mm x W 69.8 mm x D 17.2 mm (1.460’’ H x 2.748’’ W x 0.677’’ D)

Trọng lượng ~ 34 g

Đạt chuẩn UL864
