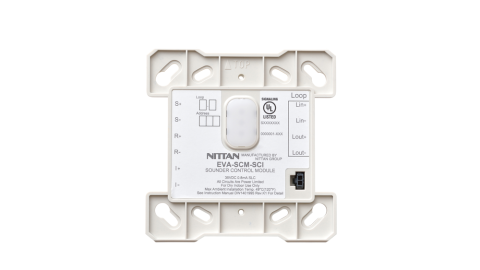

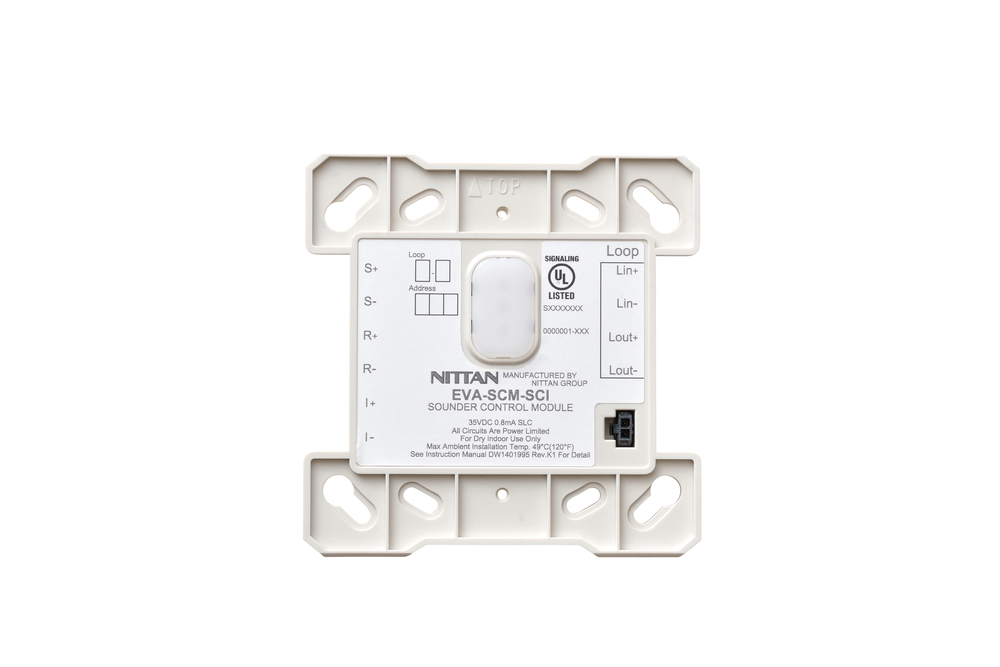

Model : EVA-SCM-SCI

THÔNG SỐ KỸ THUẬT

Module EVA-SCM-SCI điều khiển chuông có mạch cách ly là một module ngõ ra dùng cho hệ thống địa chỉ 2 dây, để điều khiển thiết bị NAC. Module dùng cho sự vận hành theo Class A (kiểu Z) và Class B (kiểu Y).

Ngõ ra điều khiển thiết bị tín hiệu thông báo NAC kết nối theo Class A hoặc Class B.

Ngõ ra NAC lên tới tối đa 2A@30VDC.

Tính năng cách ly SCI

Vít SEMS dễ dàng đấu nối

Đèn LED chỉ báo trạng thái

Giao tiếp Analog

Địa chỉ có thể được thiết lập từ 001 đến 254 bằng bộ lập trình

Dòng chờ thấp

Lắp vào hộp điện vuông 4-inch

Thông số kỹ thuật EVA-SCM-SCI

Điện thế SLC dãy điện thế 20 – 38 VDC I± dãy điện thế 16 – 30 VDC

SLC Dòng tiêu thụ Chờ 0.8 mA Báo cháy 3.6 mA

SLC Trở kháng đường dây Lên tới 50 Ω, 1.24 mi (2 km)

Rờ-le (±I) Điện thế công tắc 30 VDC@2 A

Số lượng mạch NAC 1 x Class A hoặc 1 x Class B

Điện thế mạch NAC 16 – 30 VDC, 2 A (max)

NAC Trở kháng đường dây Lên tới 50 Ω, 0.62 mi (1 km)

EOL Điện trở cuối tuyến RE-10 k (10 kΩ, 1/4 W), chỉ Class B

SCI trở kháng 0.2 Ω (max)

SCI Ngưỡng dò báo lỗi 10 V (min)

SCI Dòng cách ly 22 mA (max)

  Đèn chỉ báo (đèn LED) Đang dò LED (GREEN) Ngõ ra LED (RED) SCI LED (YELLOW)

Nhiệt độ môi trường lắp đặt 0 °C đến 49 °C (32 °F đến 120 °F)

Nhiệt độ bảo quản -20 °C đến 60 °C (-4 °F đến 140 °F)

Độ ẩm tối đa Lên tới 93 % RH, không ngưng tụ

Môi trường Chỉ sử dụng ở nơi khô thoáng trong nhà

Số lượng thiết bị trên 1 loop 127 cái

Ngõ kết nối Vít AWG12 tới 22

Thiết lập địa chỉ Bộ lập trình EVA-AD2

  Kích thước H 124 mm x W 124 mm x D 34.5 mm (4.882’’ H x 4.882’’ W x 1.358’’ D) (Mount to a 4’’ square by 2⅛’’ deep box)

Trọng lượng Tương đương 167 g

Hợp chuẩn UL864
